Conductimètre de paillasse avancé - HI6321

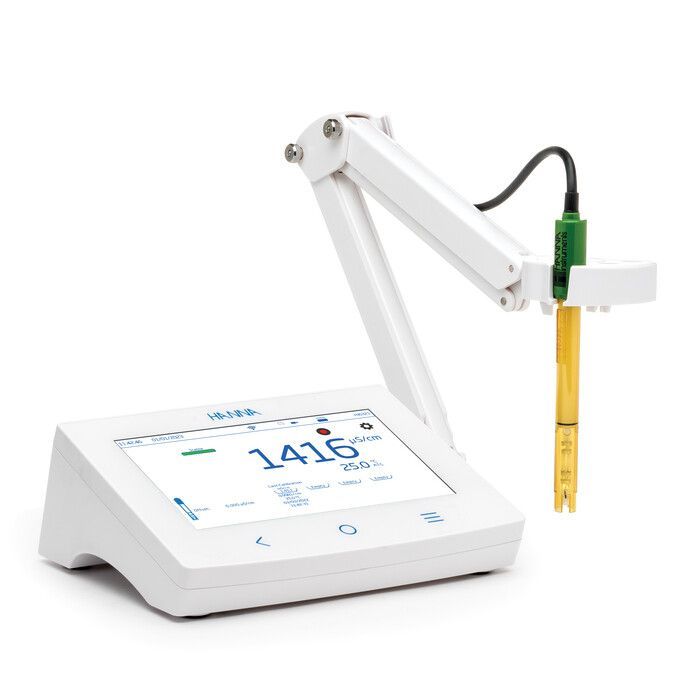

HI6321 est un compteur de paillasse rationalisé de conductivité/résistivité/TDS/salinité/température avec un grand écran tactile, composé d'un boîtier et d'un module de mesure de conductivité intégré.

Compact et facile à utiliser, le HI6321 comprend la sonde de conductivité/résistivité/TDS/salinité à quatre anneaux HI7631233 de Hanna.

Recommandé pour une large gamme d'applications d'eau de process industriel, HI7631233 fournit des mesures stables sur une large plage de mesure et ne nécessite pas d'étalonnages fréquents. Un capteur de température intégré mesure la température du procédé et ajuste la conductivité mesurée à une température de référence en appliquant des algorithmes de compensation spécialisés :

• Linéaire : approprié lorsqu'on suppose que le coefficient de variation de température a la même valeur pour toutes les températures de mesure.
• Norme : appropriée pour les mesures d'eau de haute pureté et documentée dans la norme ASTM D5391-14. Ce réglage doit être utilisé pour les mesures de résistivité >1Mohm.cm.
• Naturel : convient aux eaux souterraines, de puits ou de surface naturelles (ou à l'eau de composition similaire) conformément à la norme ISO7888.

Le résultat est une conductivité électrolytique (EC), un TDS (Total Dissolved Solids), une résistivité ou une salinité de l'eau de mer fiables en pourcentage, psu ou ppt .

TDS est une valeur calculée basée sur la conductivité de la solution (TDS = facteur x EC25). Un facteur TDS est un facteur de conversion utilisé pour changer une mesure EC en une mesure ppm.

Sal psu : La salinité pratique de l'eau de mer concerne le rapport de la conductivité électrique d'un échantillon d'eau de mer normal à 15 °C et 1 atmosphère à une solution de chlorure de potassium ( KCl ) d'une masse de 32,4356 g/Kg d'eau à la même température et pression. Dans ces conditions le rapport est égal à 1 et S=35. L'échelle pratique de salinité peut être appliquée à des valeurs de 0 à 42,00 psu à des températures comprises entre 0 et 35 °C.

Sal ppt : les mesures exprimées en ppt sont basées sur l'échelle de l'eau de mer naturelle qui s'étend de 0,00 à 80,00 g/L et couvre une plage de température de 10 à 31 °C. Il détermine la salinité sur la base d'un rapport de conductivité de l'échantillon à l'eau de mer standard à 15 °C et une valeur de salinité approximative de 35 dans l'eau de mer.

Sal % : dans cette échelle, 100 % de salinité équivaut à environ 10 % de solides.

Interface utilisateur

• Écran tactile capacitif de 7 pouces avec prise en charge multi-touch
• Touches de retour tactile capacitif, d'accueil et de menu système
• Des icônes et des symboles conviviaux permettent aux utilisateurs de naviguer et d'interpréter facilement les fonctions de l'instrument.

L'utilisateur peut choisir entre cinq vues différentes :

• Configuration de mesure de base
• BPL simple avec informations d'étalonnage
• BPL complet avec statut de l'électrode et détails du point d'étalonnage
• Graphique interactif mis à jour en direct
• Données tabulées avec date, heure et notes

La mesure

• Mesurer μS /cm, mS /cm (Conductivité); Ω·cm , kΩ·cm , MΩ·cm (Résistivité); ppm , ppt (TDS); ppt, PSU,
  % (salinité) avec température
• Les profils spécifiques à l'application permettent une mesure rapide et directe sans qu'il soit nécessaire de mettre à jour les
  paramètres du capteur et du système
• Journal actif pendant la mesure o Indicateur de stabilité de la mesure (à l'aide du paramètre Critères de stabilité)
• Modes de lecture : direct et direct/ autohold
• La compensation de température peut être automatique ou réglée manuellement
• Messages sonores et/ou d'alarme pour les mesures en dehors des limites prédéfinies
• Isolation galvanique pour mesure de conductivité

Étalonnage

• Étalonnage standard de la salinité à un seul point dans un standard de salinité à 100 %, avec l'échelle de lecture de la salinité réglée sur %
• Étalonnage standard de conductivité simple ou multiple avec étalons
• La mémoire non volatile enregistre les données et les paramètres

Enregistrement

• Collecte de journaux de données d'au moins 1 000 000 de points de données (avec horodatage)
• Types de journalisation : manuel, automatique, autohold
• les données manuelles et Autohold

Fonctionnalités et services de connectivité

• Transférer les données enregistrées sur une clé USB
• Fichiers journaux contenant des mesures et des données d'étalonnage (sous forme de fichier .csv)
• FTP et e-mail pour l'exportation des journaux via une connexion Ethernet et Wi-Fi o USB type A pour clé USB,
  clavier et imprimante
• USB type C pour clé USB et connexion PC

Caractéristiques

UGS	HI6321
Nom du produit	Conductimètre de paillasse avancé - HI6321
Devis requis	Oui
Gamme de conductivité	0,000 à 9,999 μS /cm ; 10,00 à 99,99 μS /cm ; 100,0 à 999,9 μS /cm ; 1,000 à 9,999 mS/cm ; 10,00 à 99,99 mS/cm ; 100,0 à 1000,0 mS/cm
Résolution de conductivité	0,001 μS /cm ; 0,01 μS /cm ; 0,1 μS /cm ; 0,001 mS /cm ; 0,01 mS/cm ; 0,1 mS/cm
Précision de la conductivité	±1 % de la lecture (±0,01 μS /cm)
Plage de résistivité	1,0 à 99,9 Ω·cm ; 100 à 999 Ω·cm ; 1,00 à 9,99 KΩ·cm ; 10,0 à 99,9 KΩ·cm ; 100 à 999 KΩ·cm ; 1,00 à 9,99 MΩ·cm ; 10,0 à 100,0 MΩ·cm
Résolution de résistivité	0,1 Ω·cm ; 1 Ω.cm ; 0,01 KΩ·cm ; 0,1 KΩ·cm ; 1 KΩ·cm ; 0,01 MΩ·cm ; 0,1 MΩ·cm
Précision de résistivité	±1 % de la lecture (±1 Ω·cm )
Plage de solides dissous totaux (TDS)	0,000 à 9,999 ppm ; 10,00 à 99,99 ppm ; 100,0 à 999,9 ppm ; 1 000 à 9 999 ppt ; 10,00 à 99,99 ppt ; 100,0 à 400,0 ppt ; TDS réel (avec facteur 1,00)
Résolution des solides dissous totaux (TDS)	0,001 ppm; 0,01 ppm; 0,1 ppm; 0,001 point ; 0,01 point ; 0,1 point
Précision des solides dissous totaux (TDS)	±1 % de la lecture (±0,01 ppm)
Plage de salinité	0.0      à 42,00 PSU - Echelle Pratique 0,00 à 80,00 ppt - Mer Naturelle Eau 0,0 à 400,0 % - Échelle de pourcentage
Résolution de salinité	0,01 pour l'échelle pratique/l'eau de mer naturelle 0,1 % pour l'échelle de pourcentage
Précision de la salinité	±1 % de la lecture
Écart de température	−20,0 à 120,0 °C −4,0 à 248,0 °F 253,0 à 393,0 K
Résolution de température	0,1 °C ; 0,1 °F ; 0,1 K
Précision de la température	±0,2 °C ; ±0,4 °F ; ±0,2 K
Points d'étalonnage de la conductivité	Reconnaissance standard automatique / Norme utilisateur, Point unique / Multipoint étalonnage
Solutions étalons d'étalonnage de la conductivité	84,00 µS/cm, 1,413 mS/cm, 5,000 mS/cm, 12,88 mS/cm, 80,00 mS/cm, 111,8 mS/cm
Rappel d'étalonnage de la conductivité	Désactivé Quotidien
Étalonnage de la salinité	1 point pour l'échelle de pourcentage
Compensation de température	Automatique ou Manuel
Modes de lecture	Direct Direct/Autohold
Critères de stabilité de lecture	Précis Moyen Rapide
Échantillonnage de lecture	cadence 1000 ms
Vues EC de base	Mesure (EC, Résistivité, TDS, Salinité, Température) État de stabilité
Vues EC BPL simples	Informations de base sur la vue Date du dernier étalonnage, décalage
Vues EC BPL complet	Informations BPL simples et détails des points d'étalonnage
Tableau des vues EC	Les mesures mises à jour toutes les secondes sont affichées dans le tableau
Graphique des vues EC (tracé)	Le graphique de mesure en fonction du temps peut être panoramique ou zoomé (technologie pincer pour zoomer)
Type de journalisation	Automatique, Manuel, Autohold
Journalisation Nombre d'enregistrements	50 000 maximum par fichier Stocke au moins 1 000 000 points de données par utilisateur
Intervalle automatique de journalisation	1, 2, 5, 10, 30 secondes 1, 2, 5, 10, 15, 30, 60, 120, 150, 180 minutes
ID d'échantillon de journalisation	Mode incrémental
Option d'exportation de journaux	Format de fichier .csv
Utilisateurs	Jusqu'à 9 utilisateurs et le compte administrateur par défaut
Connectivité USB-A	2 ports pour entrée clavier ou clé USB
Connectivité USB-C	1 port pour la connectivité PC et clé USB de type USB-C
Connectivité Wi-Fi et Ethernet	Serveur Web FTP Transfert et téléchargement de journaux E-mail
Connectivité RS232	Connecter des périphériques
Source de courant	Adaptateur CC 100-240AC à 24VDC 2.5A
Environnement	0 - 50 °C / 32 - 122 °F / 273 - 323 K maximum 95 % HR sans condensation
Dimensions	205 x 160 x 77 mm (8,0 x 6,2 x 3,0")
POIDS	Environ 1,2 kg (26,5 lb)

Users	Up to 9 users and the default administrator account
Connectivity USB-A	2 ports for keyboard input or USB thumb drive
Connectivity USB-C	1 port for PC connectivity and USB-C type thumb drive
Connectivity Wi-Fi & Ethernet	FTP Web server Log transfer and download Email
Connectivity RS232	Connecting peripherals
Power supply	DC adapter 100-240AC to 24VDC 2.5A
Environment	0 - 50 °C / 32 - 122 °F / 273 - 323 K maximum 95% RH non-condensing
Dimensions	205 x 160 x 77 mm (8.0 x 6.2 x 3.0 “)
Weight	Approximately 1.2 kg (26.5 lbs.)
