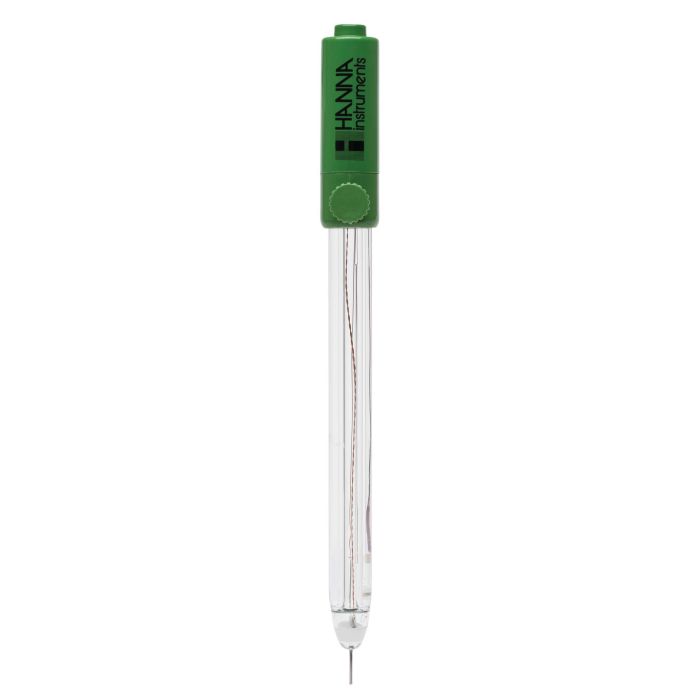

Électrode Redox en verre avec connecteur DIN à connexion rapide - HI36183

Hanna Instruments propose une grande variété d'électrodes conçues pour de nombreuses applications différentes. Le type de détection de type, le matériau du corps, le type de jonction, le type de référence et l'électrolyte utilisé ne sont que quelques-unes des considérations de conception.

Le HI36183 utilise une broche en platine, un corps en verre, une seule jonction en céramique et est rechargeable avec 3,5 M KCl AgCl.

Broche de détection en platine

Le capteur Redox HI36183 est en platine. Un capteur Redox doit être chimiquement inerte; il ne peut pas être oxydé ou réduit lui-même. Il doit également avoir les caractéristiques de surface appropriées pour favoriser l'échange rapide d'électrons, une propriété connue sous le nom de densité de courant d'échange élevée. Deux métaux nobles se sont avérés efficaces à cet effet: le platine pur et l'or pur sont tous deux utilisés dans la construction de capteurs Redox. Le capteur en platine est souvent préféré car il est mécaniquement plus simple et plus sûr à produire. Le platine peut être soudé au verre et a un coefficient thermique similaire.

Corps en verre

Le corps en verre est idéal pour une utilisation en laboratoire. Le verre résiste à de nombreux produits chimiques corrosifs et se nettoie facilement. Le corps en verre permet également un transfert rapide de la chaleur vers l'électrolyte de référence interne. Le mV généré par la cellule de référence dépend de la température. Plus l'équilibre est rapide, plus le potentiel de référence est stable.

Jonction en céramique unique

La jonction extérieure d'une électrode, également connue sous le nom de pont de sel, est un composant nécessaire du circuit électrique. Le mouvement des ions doit traverser la jonction pour une lecture stable. La référence extérieure a une fritte en céramique unique. La céramique est un matériau poreux qui se fond facilement avec le corps en verre et a un coefficient de dilatation similaire. Une seule jonction céramique a un débit de 15-20 μL / heure. D'autres types de jonction sont disponibles avec des débits plus élevés et fabriqués avec différents matériaux.

Rechargeable

Le HI3618B est une sonde rechargeable. Comme il s'agit d'une électrode Redox à jonction unique, la solution de remplissage est le HI7071 3,5 M KCl AgCl. Si vous utilisez une électrode Redox rechargeable, le bouchon de remplissage doit être retiré avant la mesure. Le retrait du capuchon crée une pression de tête positive dans la cellule de référence, ce qui permet un débit d'électrolyte plus élevé à travers la jonction externe. Un débit plus élevé se traduira par une lecture plus rapide et plus stable.

Connecteur DIN à connexion rapide

Le HI36183 utilise un connecteur DIN à connexion rapide qui rend la fixation et le retrait de la sonde simples et faciles. Ce type de connecteur est la propriété du compteur. Voir le tableau des spécifications pour les compteurs compatibles.

Spécifications
