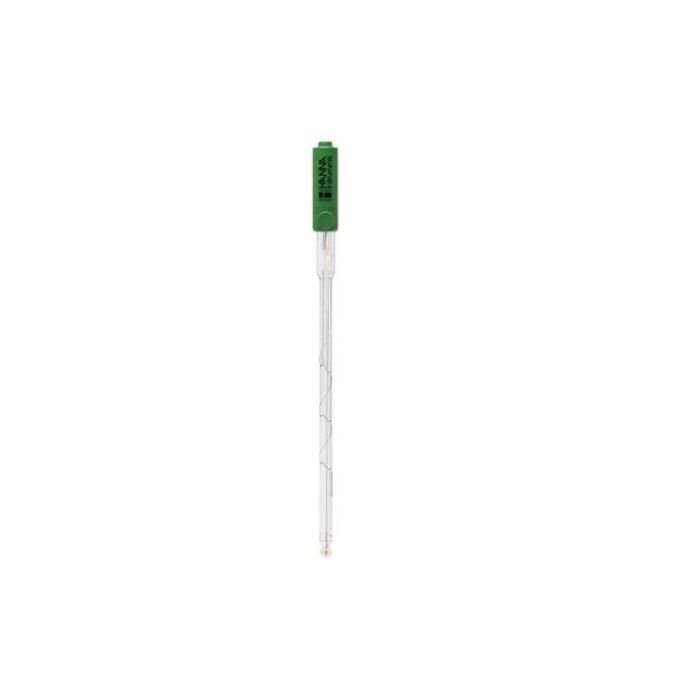

Electrode pH pour flacons avec connecteur BNC - HI1331B

Hanna Instruments propose une grande variété d'électrodes de pH conçues pour de nombreuses applications différentes. Le type de verre utilisé pour détecter le pH, la forme de l'ampoule, le matériau du corps, le type de jonction, le type de référence et l'électrolyte utilisé ne sont que quelques-unes des considérations de la conception. Le HI1331B utilise du verre à usage général (UG), une ampoule sphérique, un corps en verre, une seule jonction en céramique et est rechargeable avec 3,5M KCl AgCl.

Formulation de verre à usage général

La mesure du pH à très haute température est préjudiciable à l'ampoule de verre sensible et en raccourcira la durée de vie. Une électrode de pH avec verre à usage général (UG) aura une résistance de 100 mégaohms à 25 ^° C tandis que la résistance du verre BT est d'environ 50 mégaohms à 25 ^° C. Lorsque la température du verre diminue dans l'échantillon, la résistance du verre BT se rapproche de celle du verre UG. Si vous utilisez du verre UG, la résistance augmenterait au-dessus de la plage optimale, entraînant une augmentation de l'impédance et affectant finalement la mesure. Le HI1331B peut être utilisé avec des échantillons mesurant de 0 à 70 ^° C.

Ampoule sphérique

L'ampoule sphérique est à usage général. Les autres formes de pointe incluent un conique pour la pénétration et une pointe plate pour les mesures de surface.

Corps en verre

Le corps en verre est idéal pour une utilisation en laboratoire. Le verre résiste à de nombreux produits chimiques corrosifs et se nettoie facilement. Le corps en verre permet également un transfert rapide de la chaleur vers l'électrolyte de référence interne. Le mV généré par la cellule de référence dépend de la température. Plus l'électrode atteint l'équilibre rapidement, plus le potentiel de référence est stable.

Jonction en céramique unique

La jonction extérieure d'une électrode, également connue sous le nom de pont de sel, est un composant nécessaire du circuit électrique. Le mouvement des ions doit traverser la jonction pour une lecture stable. La référence extérieure a une fritte en céramique unique. La céramique est un matériau poreux qui se fond facilement avec le corps en verre et a un coefficient de dilatation similaire. Une seule jonction céramique a un débit de 15-20 μL / heure. D'autres types de jonction sont disponibles avec des débits plus élevés et fabriqués avec différents matériaux.

Rechargeable

Le HI1331B est une sonde rechargeable. Puisqu'il s'agit d'une électrode de pH à jonction unique, la solution de remplissage est le HI7071 3,5M KCl AgCl. Si vous utilisez une électrode de pH rechargeable, le bouchon de remplissage doit être retiré avant l'étalonnage et la mesure. Le retrait du capuchon crée une pression de tête positive dans la cellule de référence, ce qui permet un débit d'électrolyte plus élevé à travers la jonction externe. Un débit plus élevé se traduira par une lecture plus rapide et plus stable.

Connecteur BNC

Le HI1331B utilise un connecteur BNC. Ce type de connecteur est universel en ce sens qu'il peut être utilisé sur tout pH-mètre doté d'une entrée de sonde BNC femelle. D'autres types de connecteurs incluent DIN, type à vis, type T et 3,5 mm pour n'en nommer que quelques-uns. Ces types de connecteurs ont tendance à être propriétaires d'un type particulier de compteur et ne sont pas interchangeables.

Spécifications

Nom de la spécification	Détail
Réf	HI1331B
Description	électrode combinée de pH
Référence	seul, Ag/AgCl
Jonction / Débit	céramique, simple / 15-20 µL / h
Électrolyte	KCl 3.5M AgCl
Pression maximum	0,1 bar
Gamme	pH: 0 à 13
Température de fonctionnement recommandée	0 à 70°C (32 à 158°F) — UG
Pointe / forme	sphérique (dia: 7.5 mm)
Capteur de température	non
Amplificateur	non
Matériau du corps	verre
Câble	coaxial; 1 m (3.3’)
Utilisation recommandée	spécifique pour flacons
