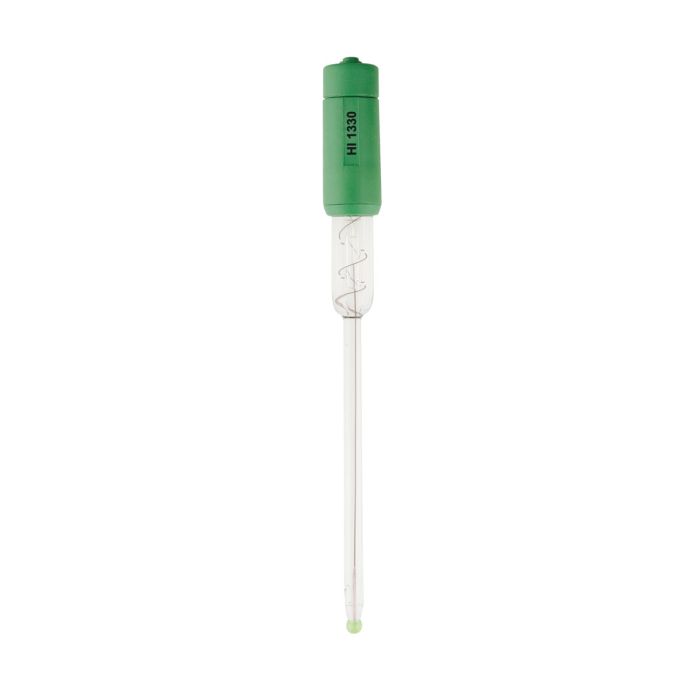

Electrode pH pour flacons et tubes à essai avec connecteur BNC - HI1330B

Hanna Instruments propose une grande variété d'électrodes de pH conçues pour de nombreuses applications différentes. Le type de verre utilisé pour mesurer le pH, la forme du bulbe, le matériau du corps, le type de jonction, le type de référence et l'électrolyte utilisé ne sont que quelques-uns des éléments à prendre en compte lors de la conception.

Le HI1330B utilise un verre basse température (LT), une ampoule sphérique, un corps en verre, une jonction céramique simple et est rechargeable avec du KCl AgCl 3,5M.

Formulation du verre basse température

La mesure du pH à des températures très élevées est préjudiciable au bulbe en verre sensible et raccourcit sa durée de vie. Une électrode de pH avec un verre à usage général (GP) aura une résistance de 100 mégaohms à 25°C alors que la résistance du verre LT est d'environ 50 mégaohms à 25°C. Lorsque la température du verre diminue dans l'échantillon, la résistance du verre LT se rapproche de celle du verre GP. Si l'on utilise du verre GP, la résistance augmentera au-delà de la plage optimale, ce qui entraînera une augmentation de l'impédance et, en fin de compte, affectera la mesure. Le HI1330B peut être utilisé avec des échantillons dont la température est comprise entre -5 et 70°C.

Ampoule sphérique

L'ampoule sphérique est destinée à un usage général. Les autres formes de pointes comprennent la pointe conique pour la pénétration et la pointe plate pour les mesures de surface.

Corps en verreLe corps en verre est idéal pour une utilisation en laboratoire. Il résiste à de nombreux produits chimiques agressifs et se nettoie facilement. Le corps en verre permet également un transfert rapide de la chaleur vers l'électrolyte de référence interne. Le mV généré par la cellule de référence dépend de la température. Plus l'électrode atteint rapidement l'équilibre, plus le potentiel de référence est stable.

Jonction céramique simple

La jonction externe d'une électrode, également connue sous le nom de pont salin, est un composant nécessaire du circuit électrique. Le mouvement des ions doit passer par la jonction pour que la lecture soit régulière. La référence externe est constituée d'une seule fritte en céramique. La céramique est un matériau poreux qui est facilement fusionné avec le corps en verre et qui a un coefficient de dilatation similaire. Une jonction en céramique simple a un débit de 15 à 20 μL/heure. D'autres types de jonction sont disponibles avec des débits plus élevés et fabriqués avec des matériaux différents.

Rechargeable

La sonde HI1330B est une sonde rechargeable. Comme il s'agit d'une électrode de pH à jonction unique, la solution de remplissage est le HI7071 3,5M KCl AgCl. En cas d'utilisation d'une électrode de pH rechargeable, le bouchon de remplissage doit être retiré avant l'étalonnage et la mesure. Le retrait du bouchon crée une pression positive dans la cellule de référence, ce qui permet un débit plus élevé de l'électrolyte à travers la jonction externe. Un débit plus élevé se traduit par une lecture plus rapide et plus stable.

Connecteur BNC

Le HI1330B utilise un connecteur BNC. Ce type de connecteur est universel en ce sens qu'il peut être utilisé sur n'importe quel pH-mètre disposant d'une entrée BNC femelle pour la sonde. Il existe d'autres types de connecteurs : DIN, à vis, en T et de 3,5 mm, pour n'en citer que quelques-uns. Ces types de connecteurs ont tendance à être propriétaires d'un type particulier d'appareil de mesure et ne sont pas interchangeables.

Spécifications
