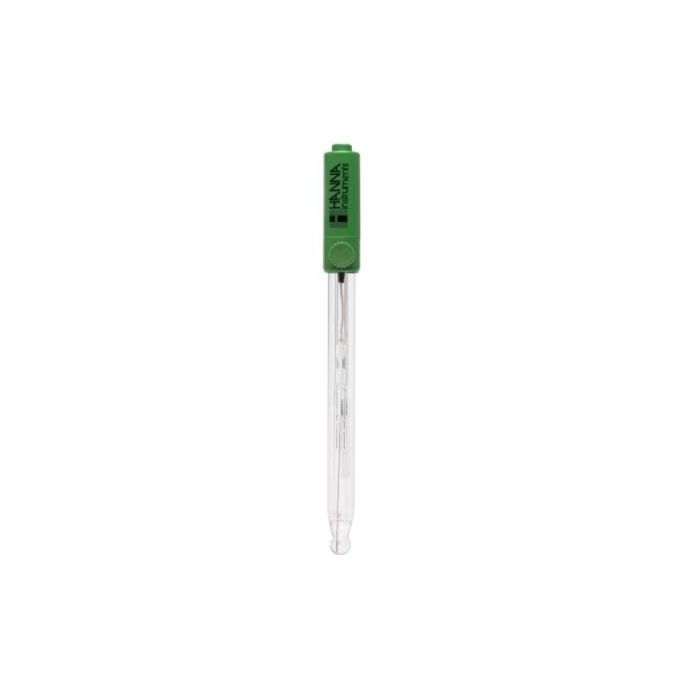

Electrode pH avec références Calomel et connecteur BNC - HI1144B

Hanna Instruments propose une grande variété d'électrodes de pH conçues pour de nombreuses applications différentes. Le type de verre utilisé pour détecter le pH, la forme de l'ampoule, le matériau du corps, le type de jonction, le type de référence et l'électrolyte utilisé ne sont que quelques-unes des considérations de la conception. Le HI1144B utilise du verre haute température (HT), une ampoule sphérique, un corps en verre, une fritte en céramique simple, une jonction unique et est rechargeable avec 3,5M KCl.

Formulation de verre haute température

La mesure du pH à très haute température est préjudiciable à l'ampoule de verre sensible et en raccourcira la durée de vie. Une électrode de pH avec un verre à usage général (UG) aura une résistance de 100 mégohms à 25 ° C tandis que la résistance du verre HT est d'environ 400 mégohms à 25 ° C. Comme le HI1144B est utilisé à des températures élevées, la résistance diminue pour se rapprocher de celle du verre UG. Le HI1144B peut être utilisé avec des échantillons mesurant de 0 à 100 ° C.

Ampoule sphérique

L'ampoule sphérique est à usage général. Les autres formes de pointe incluent un conique pour la pénétration et une pointe plate pour les mesures de surface.

Corps en verre

Le corps en verre est idéal pour une utilisation en laboratoire. Le verre résiste à de nombreux produits chimiques corrosifs et se nettoie facilement. Le corps en verre permet également un transfert rapide de la chaleur vers l'électrolyte de référence interne. Le mV généré par la cellule de référence dépend de la température. Plus l'électrode atteint l'équilibre rapidement, plus le potentiel de référence est stable.

Jonction externe en céramique simple

Le HI1144B est une conception à jonction unique. La jonction également connue sous le nom de pont salin est un composant nécessaire du circuit électrique. Le mouvement des ions doit traverser la jonction pour une lecture stable. La référence extérieure a une fritte en céramique unique. La céramique est un matériau poreux qui se fond facilement avec le corps en verre et a un coefficient de dilatation similaire. Une seule jonction céramique a un débit de 15-20 μL / heure. D'autres types de jonction sont disponibles avec des débits plus élevés et fabriqués avec différents matériaux.

Rechargeable

Le HI1144B est une sonde rechargeable. Sa solution de remplissage, HI7082 3,5M KCl, ne contient pas d'argent. L'absence d'argent empêchera tout précipité d'argent de se former à la surface de la jonction et de l'encrasser. Le colmatage de la jonction entraînera des lectures dérivantes et erratiques.

Connecteur BNC

Le HI1144B utilise un connecteur BNC. Ce type de connecteur est universel en ce sens qu'il peut être utilisé sur tout pH-mètre doté d'une entrée de sonde BNC femelle. D'autres types de connecteurs incluent DIN, type à vis, type T et 3,5 mm pour n'en nommer que quelques-uns. Ces types de connecteurs ont tendance à être propriétaires d'un type particulier de compteur et ne sont pas interchangeables.



Spécifications

Nom de la spécification	Détail
Réf	HI1144B
Description	électrode de pH combinée rechargeable avec références au calomel
Référence	simple, Hg / Hg₂Cl₂
Jonction / Débit	céramique / 15-20 µL / h
Électrolyte	KCl 3.5M
Pression maximum	0,1 bar
Gamme	pH: 0 à 14
Température de fonctionnement recommandée	0 à 60 ° C (32 à 140 ° F) - HT
Pointe / forme	sphérique (diamètre: 9,5 mm)
Capteur de température	non
Amplificateur	non
Matériau du corps	verre
Câble	coaxial; 1 m (3.3')
Utilisation recommandée	tampon tris
Connexion	BNC
