Contrôleur de piscine et spa sans sortie analogique - BL120-10

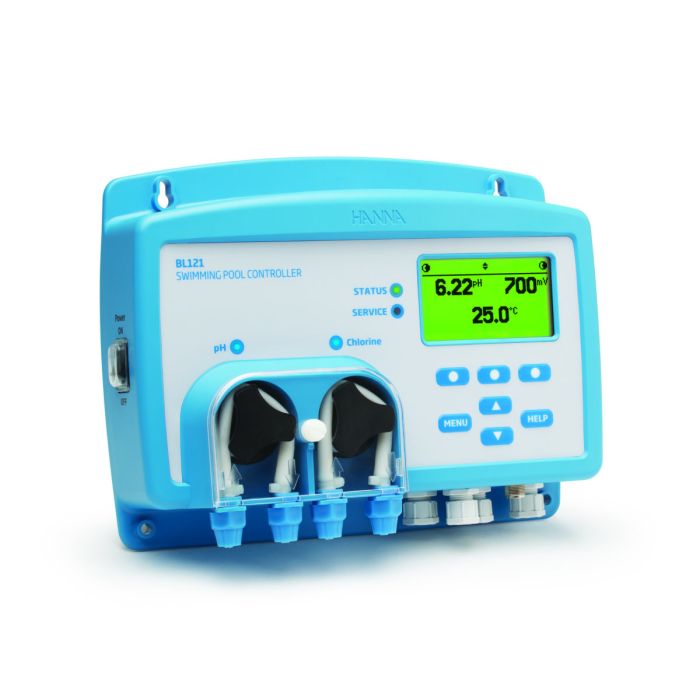

Vue d'ensemble du contrôleur

Configurations multiples

Le contrôleur est disponible dans l'une des deux configurations suivantes: un modèle en ligne qui permet l'installation directe de la sonde et des raccords d'injection de produits chimiques dans la tuyauterie existante (BL120-10) ou un système monté sur panneau avec une cuve à circulation de dérivation (BL120-20) La cellule d'écoulement de dérivation permet un étalonnage et maintenance de sonde, sans avoir à arrêter la pompe de recirculation.

Sonde combinée numérique

La HI1036-1802 est une sonde numérique qui mesure le pH, le rédox et la température. Cette sonde intègre également une broche d'appariement potentielle. La broche est considérée comme la connexion «à la terre» et est utilisée pour empêcher les effets de boucle de masse de provoquer des lectures erratiques et d’endommager le système.

Dosage et contrôle

Système de dosage péristaltique

Le BL120 est équipé de deux pompes doseuses péristaltiques avec tube remplaçable résistant aux produits chimiques. Lors de l'utilisation d'une pompe à membrane, le chlore gazeux résultant du dégazage peut s'accumuler dans la tête de la pompe, ce qui entraînera une perte de son efficacité. l'accumulation de chlore gazeux n'est pas un problème avec les pompes péristaltiques qui utilisent des rouleaux et des tubes.

Contrôle de la pompe proportionnelle

Le BL120 dispose de pompes doseuses à commande proportionnelle. Basé sur la sensibilité du processus à l'addition de produits chimiques, ces contrôleurs permettent à l'utilisateur de régler une bande proportionnelle. Ce réglage détermine la durée de dosage des pompes en pourcentage de l'écart par rapport au point de consigne, ce qui permet un contrôle très précis du maintien du point de consigne souhaité.

Débit réglable

Le débit des pompes doseuses est réglable de 0,5 à 3,5 L / h. Les grandes masses d’eau nécessitent plus de produit chimique à doser que les petites, car il faut plus de produit chimique pour changer la lecture. Le débit réglable, comme la bande proportionnelle, permet de mieux contrôler le maintien du point de consigne souhaité.

Consentement de dosage ORP

Avec la désinfection au chlore, il existe une relation inverse entre le pH et le redox. Au fur et à mesure que le pH augmente, le ORP diminue. Le BL120 utilise une fonction de consentement de dosage qui ne dosera pas de chlore jusqu'à ce que la valeur du pH soit d'abord corrigée car il est possible d'avoir une valeur Reox faible même s'il y a suffisamment de chlore. La fonction de consentement au dosage évite le gaspillage de produits chimiques et évite une concentration de chlore supérieure à celle nécessaire.

Débit réglable

Le débit des pompes doseuses est réglable de 0,5 à 3,5 L / h. Les grandes masses d’eau nécessitent plus de produit chimique à doser que les petites, car il faut plus de produit chimique pour changer la lecture. Le débit réglable, comme la bande proportionnelle, permet de mieux contrôler le maintien du point de consigne souhaité.

Consentement de dosage ORP

Avec la désinfection au chlore, il existe une relation inverse entre le pH et le redox. Au fur et à mesure que le pH augmente, le ORP diminue. Le BL120 utilise une fonction de consentement de dosage qui ne dosera pas de chlore jusqu'à ce que la valeur du pH soit d'abord corrigée car il est possible d'avoir une valeur Reox faible même s'il y a suffisamment de chlore. La fonction de consentement au dosage évite le gaspillage de produits chimiques et évite une concentration de chlore supérieure à celle nécessaire.

Connexions et affichage

Affichage à multiples facettes

L'affichage polyvalent du BL120 permet trois modes d'écran. L’écran LCD peut afficher les trois paramètres en même temps, un cycle de paramètres uniques de 3 secondes ou un écran de tracé en temps réel avec des options pour la sélection des paramètres, le zoom et le rappel des journaux.

Indicateurs LED multicolores

Le BL120 offre plusieurs voyants LED pour l'état, l'entretien et le fonctionnement de la pompe. Le LED STATUS change de couleur en fonction de l'état opérationnel; vert lorsque les paramètres sont dans la plage, jaune lorsqu'une intervention de l'utilisateur est requise et rouge pour les problèmes. Le LED SERVICE indique toutes les alarmes et erreurs de processus rencontrées par le contrôleur.

Communication et sécurité ​

Enregistrement automatique

Les lectures de chaque paramètre sont automatiquement enregistrées toutes les 10 secondes. Un nouveau journal est lancé chaque fois que l'instrument est étalonné ou au début d'un nouveau jour. Les données enregistrées incluent les valeurs de pH, de potentiel redox et de température, les dernières données d'étalonnage, la configuration d'installation et toutes les données d'événement. Chaque journal est enregistré en tant que fichier .csv pour faciliter le transfert.

Connectivité USB

Pour examen et stockage, les utilisateurs peuvent facilement transférer des données vers un PC à l'aide d'un lecteur flash et du port USB.

Mot de passe de protection

Le contrôleur BL120 de Hanna comprend une solution de protection par mot de passe qui offre un accès restreint à l'étalonnage, à la configuration et à l'examen des données enregistrées. Le mot de passe peut être défini et activé / désactivé lors de la configuration générale de l'instrument.

Connectivité USB

Pour examen et stockage, les utilisateurs peuvent facilement transférer des données vers un PC à l'aide d'un lecteur flash et du port USB.

Mot de passe de protection

Le contrôleur BL120 de Hanna comprend une solution de protection par mot de passe qui offre un accès restreint à l'étalonnage, à la configuration et à l'examen des données enregistrées. Le mot de passe peut être défini et activé / désactivé lors de la configuration générale de l'instrument.

Spécifications de pH

Spécifications Redox

Spécifications de température

Spécifications
